Ponto de ar-condicionado: disjuntor, tomada e dreno

O instalador chega, olha o cômodo e diz que não dá para instalar hoje — falta ponto elétrico, o circuito é compartilhado, ou não há por onde levar o dreno. Aí o serviço vira duas visitas, e a segunda com obra no meio.

Este guia cobre o que precisa estar pronto antes, com o que a norma exige e por quê.

Onde este texto para. O dimensionamento e a ligação no quadro de distribuição são serviço de eletricista qualificado. O que está aqui serve para você entender o que está sendo feito, conferir se está correto e comprar o material certo — não para ligar no quadro por conta própria. Mexer no quadro energizado mata.

Por que o ar-condicionado exige circuito só dele

A ABNT NBR 5410 determina que qualquer equipamento que consuma mais de 10 amperes tenha circuito dedicado: disjuntor próprio, fiação independente saindo do quadro, sem compartilhar com tomadas de uso geral nem com iluminação.

A lógica é dupla:

• Proteger o circuito contra a sobrecarga que o compressor provoca ao partir.
• Isolar a falha. Um problema no ar-condicionado não pode derrubar a iluminação do cômodo inteiro.

O sintoma de quem ignorou isso é conhecido: o disjuntor desarma toda vez que o compressor liga enquanto outro aparelho está em uso. Não é defeito do ar-condicionado — é o circuito avisando que está no limite.

Quanto o seu aparelho realmente consome

Antes de falar de disjuntor e cabo, vale entender a ordem de grandeza, porque ela explica todas as exigências que vêm depois.

A capacidade de um ar-condicionado é anunciada em BTU por hora, que mede a capacidade de refrigeração — não o consumo elétrico. São coisas diferentes, e confundir as duas é a origem de muito dimensionamento errado.

O consumo em watts aparece na etiqueta do Inmetro e na ficha técnica, e varia bastante entre um modelo convencional e um inverter de mesma capacidade. A corrente sai da divisão desse consumo pela tensão.

Três consequências práticas:

• O mesmo BTU pode ter consumos diferentes. Um inverter de 12.000 BTU consome sensivelmente menos que um convencional de 12.000 BTU. O dimensionamento segue o consumo, não o BTU.
• A tensão muda tudo. O mesmo aparelho em 127 V puxa quase o dobro da corrente que puxaria em 220 V. É por isso que aparelhos maiores costumam ser 220 V apenas.
• O pico de partida não aparece na etiqueta. Ele é transitório e é justamente o que a curva C existe para tolerar.

A informação que o eletricista vai pedir não é “quantos BTUs” — é a ficha técnica do modelo. Tenha ela em mãos antes da visita.

Os quatro itens do ponto

1. O disjuntor: bipolar e curva C

Dois atributos importam aqui, e os dois têm motivo técnico.

Bipolar, porque circuito de 220 V precisa ter os dois condutores interrompidos simultaneamente. Disjuntor monopolar deixa um lado energizado quando desliga, e isso é perigoso para quem for fazer manutenção.

Curva C, por causa do pico de partida. Motores elétricos puxam, no instante em que ligam, corrente muito maior que a nominal — num compressor de ar-condicionado, algo que pode chegar a cerca de três vezes o valor de regime por alguns segundos.

Um disjuntor curva B é sensível a esse transitório e desarma sem existir defeito nenhum. A curva C tolera o pico e continua protegendo contra sobrecarga real e curto-circuito.

Em aparelhos inverter, o pico é bem menor porque a partida é suave, mas a curva C segue sendo a especificação usual.

Sobre a amperagem: o valor correto depende do seu equipamento e, principalmente, do cabo — o disjuntor protege o cabo, não o aparelho. Quem define é o eletricista. Se quiser entender a lógica por trás dessa escolha, já tratamos disso em disjuntor: como escolher a amperagem e a curva B ou C.

Ver na Amazon →

2. O cabo: 2,5 mm² é o piso, não a resposta

A NBR 5410 estabelece 2,5 mm² como seção mínima absoluta para circuitos de força. Essa costuma ser a bitola usada em aparelhos residenciais menores, em distâncias curtas.

Mas a bitola correta depende de três fatores, e por isso não existe número universal:

• A corrente do equipamento
• O comprimento do circuito desde o quadro
• A forma de instalação — embutido em eletroduto, em canaleta ou aparente

Circuito longo com cabo fino causa queda de tensão e aquecimento. Equipamento maior ou percurso longo pede 4 mm² ou mais.

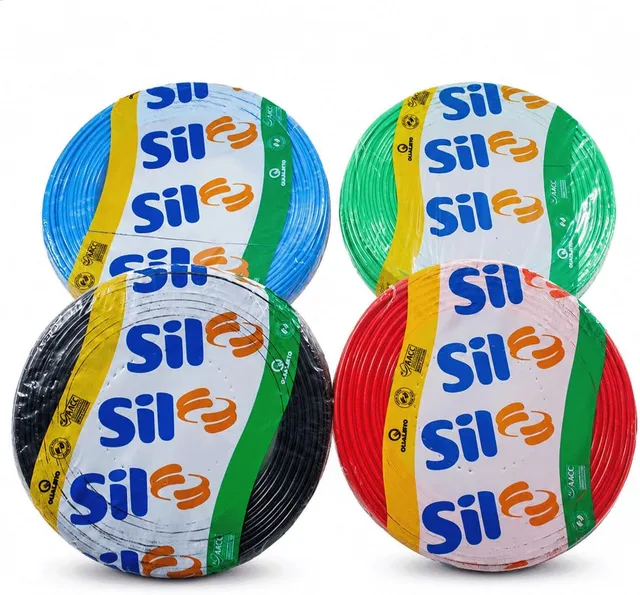

Um alerta sobre cabo barato. Cabo elétrico é um item em que o preço muito abaixo do mercado é sinal de alerta, não de oportunidade. Cem metros de 2,5 mm² em cobre têm um peso de metal que define um piso de custo. Anúncio que não declara o material do condutor merece desconfiança — condutor subespecificado num circuito de ar-condicionado aquece sob carga contínua, e é assim que começa incêndio em instalação elétrica.

Ver na Amazon →

3. O DR: protege a pessoa, não a instalação

Essa distinção resolve a confusão mais comum do quadro de distribuição:

	Disjuntor	DR
Protege	A instalação	A pessoa
Contra	Sobrecarga e curto-circuito	Choque elétrico
Detecta	Corrente alta demais	Corrente fugindo por caminho indevido

Os dois são complementares, e nenhum substitui o outro.

A NBR 5410 exige proteção por DR de alta sensibilidade, até 30 mA, em circuitos que atendem áreas molhadas e tomadas em áreas externas — que é exatamente a condição da unidade condensadora instalada na varanda, na área de serviço ou na parede externa.

Em instalação antiga sem DR, acrescentar um no circuito do ar-condicionado é das melhorias de segurança mais baratas que existem.

Ver na Amazon →

4. A tomada, ou a ligação direta

Aqui existem dois caminhos válidos, e o instalador vai perguntar qual você quer.

Tomada dedicada. Prática para desligar o aparelho da energia sem ir ao quadro. Precisa ser dimensionada para a corrente — a escolha entre 10 A e 20 A não é estética, e já tratamos dela em tomada 10A ou 20A: qual instalar em cada ponto da casa.

Ligação direta, do cabo à caixa de conexão do aparelho. É o que muitos fabricantes recomendam em modelos de maior capacidade, eliminando o plugue como ponto de aquecimento.

O que não vale em nenhum dos dois casos: extensão, benjamim ou adaptador. Carga contínua e alta em acessório dimensionado para pouco é causa conhecida de incêndio.

O dreno: onde mais se erra

A parte elétrica costuma ser feita com cuidado porque assusta. O dreno é tratado como detalhe — e é ele que causa o problema mais comum depois da instalação.

A regra é só uma: descer sempre

O dreno funciona inteiramente por gravidade, sem bomba, na maioria das instalações residenciais.

A mangueira precisa descer de forma contínua ao longo de todo o percurso, com inclinação da ordem de 1% a 2% — ou seja, 1 a 2 cm de queda a cada metro.

Dois defeitos matam o escoamento:

• Trecho subindo. A água não sobe. Ponto.
• Barriga na mangueira. Pior que o anterior: a água parada na curva vira tampão, o dreno para de escoar e a água transborda pela bandeja da evaporadora, escorrendo pela parede de dentro de casa.

Quando alguém diz que o ar-condicionado está pingando, é quase sempre isso.

Para onde levar a água

A água de condensação é água destilada — não faz mal a planta nem mancha calçada. Um aparelho pode produzir vários litros por dia em ambiente úmido.

O caminho simples: área externa, jardim ou ralo aberto.

O que exige cuidado: ligação direta no esgoto. Ela permite que gás e odor subam pela mangueira até a evaporadora, dentro do cômodo, além de possibilitar retorno de água em caso de entupimento na rede.

Quando a ligação ao esgoto é inevitável, ela precisa de um sifão — o selo de água que impede a passagem dos gases.

Planeje o caminho antes de furar

O furo de passagem atravessa a parede e deve sair mais baixo do lado de fora do que do lado de dentro, para o caimento começar já no atravessamento.

Decidir isso depois de furar significa furar de novo.

Onde a condensadora vai ficar

A escolha do local da unidade externa afeta consumo, ruído e vida útil do aparelho — e é decidida antes da furação, junto com o caminho do dreno.

Ventilação é o critério número um. A condensadora joga fora o calor retirado de dentro de casa. Se o ar quente que ela expele volta a ser aspirado, o aparelho trabalha contra si mesmo, consome mais e pode entrar em proteção. Isso exige espaço livre na frente da saída de ar e folga nas laterais e no fundo, conforme o manual do fabricante.

Sol direto atrapalha, mas menos do que confinamento. Uma condensadora ao sol trabalha um pouco mais, e um sombreamento que não bloqueie o fluxo de ar ajuda. O erro é “proteger” o aparelho fechando-o numa caixa ou num nicho apertado, o que é muito pior que o sol.

Ruído e vizinho. A unidade externa vibra e faz barulho. Instalar na parede do quarto do vizinho, ou logo abaixo da janela dele, costuma render conversa desagradável. Suportes com amortecedor de borracha reduzem a transmissão de vibração pela alvenaria.

Acesso para manutenção. O aparelho vai precisar de limpeza. Condensadora instalada num ponto em que só se chega com escada extensiva ou balancim transforma uma manutenção simples em serviço caro.

Distância entre as unidades. Cada fabricante define um comprimento máximo de tubulação e um desnível máximo entre evaporadora e condensadora. Ultrapassar isso exige carga adicional de gás ou simplesmente não é permitido. Vale conferir no manual antes de decidir os dois pontos.

A lista de verificação antes da visita

• Circuito exclusivo saindo do quadro, sem compartilhamento
• Disjuntor bipolar curva C, com amperagem dimensionada pelo eletricista
• Cabo com bitola compatível com corrente, distância e forma de instalação
• DR de 30 mA protegendo o circuito
• Aterramento presente e funcionando
• Tomada dedicada ou ponto de ligação direta, conforme o aparelho
• Caminho do dreno definido, com queda contínua e destino resolvido
• Furo de passagem planejado, saindo mais baixo do lado externo
• Local da condensadora definido, com apoio firme e espaço para ventilação

O item do aterramento merece destaque porque é o mais ignorado em instalação antiga. Sem ele, o DR não consegue fazer o trabalho dele direito, e a carcaça do aparelho pode ficar energizada numa falha.

Onde chamar o profissional, sem discussão

Três situações em que não existe versão caseira:

Mexer no quadro de distribuição. Instalar disjuntor e DR envolve trabalhar num painel que, mesmo com a chave geral desligada, pode ter partes energizadas na entrada. É serviço de eletricista.

Passar cabo novo por dentro da parede. Além do risco de atingir tubulação, há a questão do dimensionamento correto do eletroduto e da taxa de ocupação.

A instalação do aparelho em si. Ela envolve vácuo no sistema, torque nas conexões de cobre e manipulação de gás refrigerante — e erro aí não estraga só a instalação, estraga o compressor.

O que você faz bem sozinho é planejar, comprar o material correto e conferir. Que é exatamente o que evita a segunda visita.

Os erros que aparecem meses depois

Vale conhecer, porque todos eles são baratos de evitar na preparação e caros de corrigir depois.

Circuito compartilhado que “funcionou no começo”. Instalação improvisada muitas vezes roda sem desarmar enquanto o aparelho é novo e o uso é leve. No primeiro verão com uso pesado, o disjuntor começa a desarmar — e a essa altura a parede já está fechada.

Disjuntor superdimensionado para parar de desarmar. É o remédio errado e perigoso. Trocar um disjuntor que desarma por outro de amperagem maior, sem trocar o cabo, remove a proteção justamente do componente que estava sendo protegido. O cabo passa a poder aquecer sem que nada desarme.

Dreno com caimento “quase certo”. Um trecho horizontal parece inofensivo e não é: sem inclinação, a água fica parada, acumula sujeira e forma tampão. O sintoma aparece meses depois, quando a poeira já se acumulou.

Tomada comum de 10 A recebendo aparelho de maior corrente. Funciona por um tempo, com o plugue esquentando de forma quase imperceptível, até o contato oxidar e derreter.

Condensadora em nicho fechado. O aparelho passa a reaspirar o próprio ar quente, perde eficiência, consome mais e reduz a vida do compressor. É o erro estético mais caro dessa lista.

Fechando

Se for guardar três números deste guia: circuito exclusivo acima de 10 A pela NBR 5410, curva C por causa do pico de partida do compressor, e 1 a 2 cm de queda por metro no dreno.

E o resumo mais prático de todos: o dreno é a parte que ninguém leva a sério e é a que mais volta como problema. Planeje o caminho dele antes de decidir onde o aparelho vai ficar.
