Disjuntor: como escolher a amperagem e a curva B ou C

O disjuntor do chuveiro desarma toda vez que alguém liga o micro-ondas. A “solução” que circula em grupo de vizinho é sempre a mesma: troca por um maior.

É a pior coisa que se pode fazer num quadro elétrico — e para entender por quê, é preciso corrigir uma ideia que quase todo mundo tem errada.

O disjuntor não protege o seu aparelho. Protege o fio.

Ele existe para impedir que o cabo dentro da parede conduza mais corrente do que aguenta. Fio sobrecarregado esquenta, o isolamento degrada, e isso é começo de incêndio — num lugar onde ninguém vê acontecer.

Por isso o disjuntor é dimensionado a partir da seção do fio do circuito, não a partir do aparelho que você quer ligar. Trocar por um de amperagem maior não dá mais capacidade à instalação: só faz a proteção atuar mais tarde, deixando o fio esquentar mais antes de alguém ser avisado.

São três proteções diferentes, e vale não confundir:

Dispositivo	Protege	Contra
Disjuntor	a fiação	sobrecarga e curto-circuito
DR	as pessoas	choque elétrico (fuga de corrente)
DPS	os aparelhos	surto de tensão (raio, oscilação)

Curva B ou C: a diferença é o pico de partida

A curva diz com que rapidez o disjuntor desarma diante de uma corrente muito acima da nominal.

Curva B. Mais sensível, desarma com múltiplos menores da corrente nominal. Adequada a carga resistiva, que não tem pico ao ligar: iluminação, aquecedor, tomadas de uso geral.

Curva C. Tolera um pico maior por um instante. Necessária para carga com corrente de partida elevada — motor, compressor, ar-condicionado, bomba, geladeira.

É por isso que a curva C domina o mercado residencial: a casa média tem motores demais para curva B. Usar B num circuito com compressor faz o disjuntor desarmar toda vez que o aparelho liga, sem que exista defeito nenhum.

Tabela comparativa

1. Elgin Monopolar 20A Curva C — o mais vendido do quadro

É o disjuntor mais vendido da categoria de Elétrica da Amazon Brasil, com nota 4,8. Monopolar, 20A, curva C, 3kA: é a configuração mais comum em circuito de tomadas de 127V numa casa brasileira.

Monopolar significa que ele interrompe um condutor — o padrão para circuito de fase e neutro. Curva C porque circuito de tomadas quase sempre acaba recebendo algo com motor. E 3kA é a capacidade de interrupção típica residencial.

O cuidado de sempre: 20A não é um número que se escolhe pelo aparelho. Ele tem que casar com a seção do fio que já está na parede.

Ver na Amazon →

---

2. Elgin Bipolar 16A Curva C — para os 220V

Quando o circuito é alimentado entre duas fases — caso comum de ar-condicionado e chuveiro —, o disjuntor correto é o bipolar.

O motivo é de segurança, e é concreto: um monopolar cortaria apenas um lado, deixando o outro energizado. Quem abrisse o equipamento achando que estava desligado tomaria choque. O bipolar desliga os dois ao mesmo tempo.

Os 16A cobrem bem circuito de 220V de carga moderada.

O custo é espaço: ele ocupa dois módulos no trilho. Em quadro apertado, isso decide o projeto.

Ver na Amazon →

---

3. Steck SDD62C20 Bipolar 20A — a melhor nota da lista

Nota 4,9, a melhor entre os disjuntores desta lista. A Steck é marca tradicional de material elétrico no Brasil, com linha bem padronizada de trilho DIN — o que importa mais do que parece na hora de completar um quadro que já existe, porque padronização evita disjuntor que não encaixa direito ao lado do vizinho.

Bipolar 20A curva C atende bem circuito de 220V de carga um pouco maior, como ar-condicionado de porte médio.

Um sinal a considerar: o estoque estava baixo na checagem. Costuma indicar reposição irregular — se você precisa de vários, confira disponibilidade antes de fechar o quadro inteiro nessa linha.

Ver na Amazon →

---

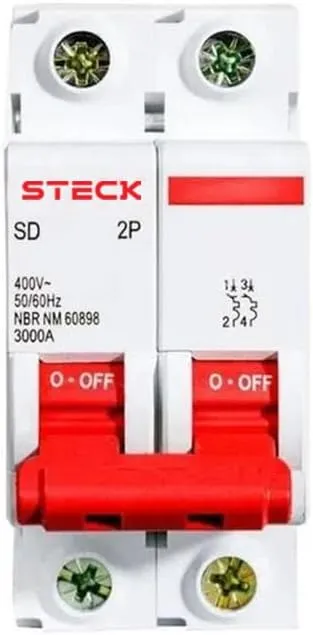

4. Steck SD62 Bipolar 40A — a faixa do chuveiro

661 avaliações com 4,9 — o mais validado da lista inteira. E não por acaso: 40A bipolar é a faixa típica do chuveiro elétrico e também de disjuntor geral em quadro residencial, dois pontos que toda casa tem.

Chuveiro é a carga mais pesada de uma residência comum, e é onde o subdimensionamento aparece mais rápido — disjuntor desarmando no inverno, quando a potência sobe.

Aqui o alerta é maior que nos outros: 40A pressupõe fio de seção compatível. Colocar 40A num circuito comum de tomadas é exatamente o cenário perigoso deste artigo — o fio vira o elo fraco, e ninguém percebe.

Ver na Amazon →

---

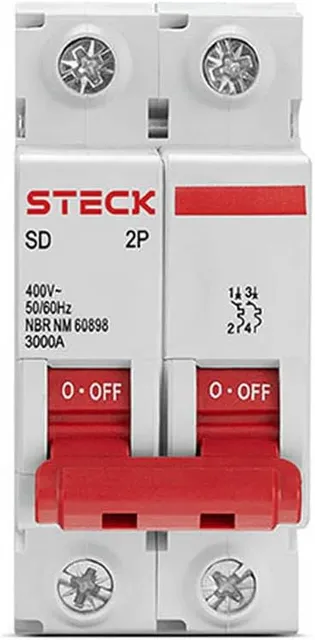

5. Steck SDD62C16 Bipolar 16A — padronizando o quadro

Mesma linha SDD62 do modelo de 20A, na versão de 16A. Serve a circuito de 220V de carga mais leve, como aparelhos de ar-condicionado de menor porte.

A vantagem real de ficar na mesma linha é padronização do quadro: mesma altura, mesmo encaixe no trilho, mesma estética de alavanca. Quadro padronizado é quadro que se entende em dez segundos quando algo desarma às onze da noite.

Na checagem, o prazo de envio estava maior que o dos demais — vale considerar se você tem pressa.

Ver na Amazon →

---

Como escolher

1. Circuito de tomadas 127V? Monopolar, curva C, amperagem casada com o fio.
2. Ar-condicionado ou circuito 220V entre fases? Bipolar, curva C.
3. Chuveiro elétrico? Bipolar na faixa que o projeto pedir, com fio compatível.
4. Só iluminação? Curva B faz sentido, por ser carga resistiva.
5. Não sabe a seção do fio? Essa é a resposta que falta antes de comprar qualquer um.

⚡ Se o seu disjuntor desarma sempre, ele está funcionando. Desarme repetido é sintoma de sobrecarga, defeito ou curva errada. Aumentar a amperagem não resolve nenhuma das três — só desliga o alarme e transfere o aquecimento para dentro da parede.

Disjuntor, DR e DPS não se substituem

É comum achar que ter disjuntor basta. Não basta, porque cada um cobre um risco diferente:

• Disjuntor corta sobrecarga e curto — protege a fiação.
• DR detecta fuga de corrente e desliga em milissegundos — protege a pessoa que tocou em algo energizado.
• DPS desvia surto de tensão para o terra — protege equipamento contra raio e oscilação da rede.

O DPS fica no quadro e cuida da casa inteira; para proteger o equipamento na ponta — computador, TV, geladeira —, o complemento é o filtro de linha com DPS na tomada, e a gente comparou os modelos no guia de filtros de linha e DPS do Nerd Caseiro.

Quando chamar um eletricista (sem vergonha nenhuma)

Trocar um disjuntor por outro idêntico é tarefa simples, com a chave geral desligada. Fora isso, chame profissional:

• não sabe a seção do fio do circuito;
• o quadro não tem identificação de circuitos;
• vai adicionar circuito novo ou aumentar amperagem;
• a casa é antiga e o quadro tem poucos disjuntores para tudo;
• aparece cheiro de queimado, disjuntor quente ou marca escura no quadro.

O curso Aprenda Elétrica Residencial cobre esse dimensionamento — leitura de quadro, escolha de condutor e proteção — para quem quer entender a própria instalação.

Conhecer o curso →

Perguntas frequentes

O disjuntor protege o aparelho? Não. Protege a fiação contra sobrecarga e curto. Aparelho é DPS; pessoa é DR.

Curva B ou C? B para carga resistiva (iluminação). C para carga com pico de partida (motor, ar-condicionado).

Posso aumentar a amperagem se desarma sempre? Não. Desarme é sintoma; aumentar só adia o problema e esquenta o fio.

Monopolar ou bipolar? Monopolar em 127V (fase e neutro). Bipolar em 220V entre duas fases.

O que é 3kA? Capacidade de interrupção de curto-circuito. É o valor típico residencial no Brasil.

---
