Como instalar uma tomada elétrica com segurança

Trocar uma tomada queimada ou instalar uma nova é uma das tarefas elétricas mais comuns em casa — e, feita com os cuidados certos, é acessível. Mas eletricidade não admite improviso: o passo que separa um serviço seguro de um acidente grave é simples e inegociável — desligar o disjuntor e confirmar a ausência de energia antes de tocar em qualquer fio.

Este guia mostra o passo a passo seguro para trocar/instalar uma tomada, com as ferramentas certas e o código de cores dos fios. Leia até o fim, especialmente a parte de segurança e de quando chamar um profissional.

⚠️ Aviso de segurança. Este guia cobre a troca/instalação de uma tomada em circuito existente. Ele não substitui um eletricista. Se a fiação é antiga, não há fio terra, você não identifica o disjuntor correto, ou o serviço envolve criar pontos novos, passar fiação ou mexer no quadro de distribuição — contrate um profissional. Na dúvida, sempre chame um eletricista.

Quando você pode fazer (e quando NÃO deve)

Pode encarar sozinho, com cuidado:

• Trocar uma tomada existente por uma nova no mesmo ponto.
• Substituir uma tomada antiga (2 pinos) por uma 2P+T, se já existir fio terra na caixa.

Chame um eletricista:

• Não há fio terra e é preciso criar o aterramento.
• Fiação antiga, ressecada, emendada com fita por toda parte ou subdimensionada.
• Criar um ponto novo, estender circuito, instalar tomada de 20A onde o circuito é de 10A.
• Qualquer intervenção no quadro de disjuntores.

Ferramentas e materiais

A ferramenta mais importante aqui não é a chave de fenda — é o detector de tensão. Ele confirma que o circuito está realmente sem energia.

Passo 1 — Desligue o disjuntor (e avise a casa)

Vá ao quadro de distribuição e desligue o disjuntor do circuito da tomada. Se não souber qual é, desligue o geral. Avise quem está em casa para ninguém religar, e deixe um bilhete no quadro se necessário. Este é o passo que salva vidas — não pule.

Passo 2 — Confirme que NÃO há energia

Nunca confie só no disjuntor desligado. Com a caneta detectora de tensão, aproxime dos fios da tomada — ela apita/acende se houver energia. Teste antes em um ponto que você sabe estar ligado, para confirmar que a caneta funciona. Só prossiga quando o detector confirmar ausência total de tensão.

Ver no Mercado Livre →

Passo 3 — Remova a tomada antiga e identifique os fios

Solte o espelho e os parafusos, puxe a tomada e observe os fios. Pelo padrão da norma (NBR 5410):

• Terra: verde ou verde-amarelo
• Neutro: azul-claro
• Fase: preto, vermelho, marrom ou branco

⚠️ Em instalações antigas, as cores podem estar trocadas. Não confie só na cor — use o detector para confirmar qual é a fase (com o disjuntor religado por um instante, e o máximo de cuidado; ou marque os fios antes de soltar a tomada antiga, anotando onde cada um estava).

Passo 4 — Prepare as pontas dos fios

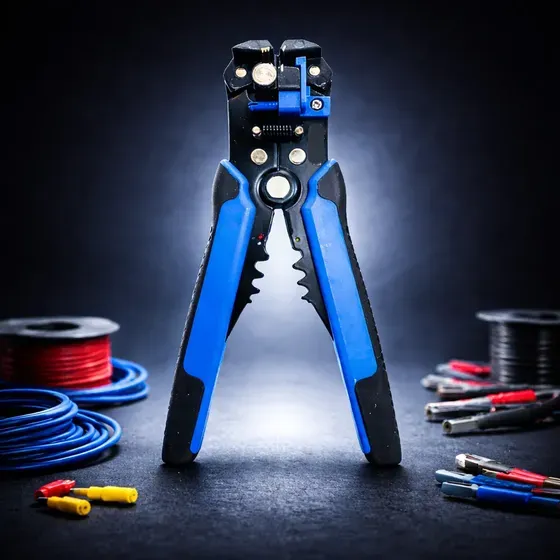

Se precisar refazer a ponta dos fios, use o alicate desencapador — ele tira a capa sem cortar os filamentos de cobre por dentro (decapar com estilete enfraquece o fio e gera mau contato, que esquenta). Desencape o tanto necessário para o fio dar a volta no parafuso ou entrar no borne, sem deixar cobre exposto para fora.

Ver no Mercado Livre →

Passo 5 — Conecte a tomada nova

Conecte cada fio no borne correto da tomada nova (a tomada traz a indicação F, N e o símbolo de terra):

• Fase no borne marcado (F / linha)
• Neutro no borne do neutro (N)
• Terra no borne com o símbolo de aterramento

Use uma tomada 2P+T (com terra), padrão brasileiro. Aperte bem os parafusos dos bornes — contato frouxo é a causa nº1 de tomada que esquenta.

Ver no Mercado Livre →

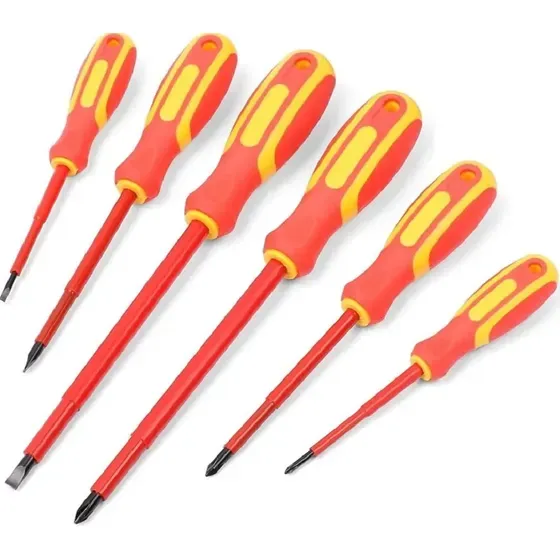

Use chaves isoladas para apertar — o cabo isolado é uma camada extra de proteção (que não substitui o disjuntor desligado, mas soma). A ponta magnetizada evita derrubar o parafuso dentro da caixa.

Ver no Mercado Livre →

Passo 6 — Isole emendas e finalize

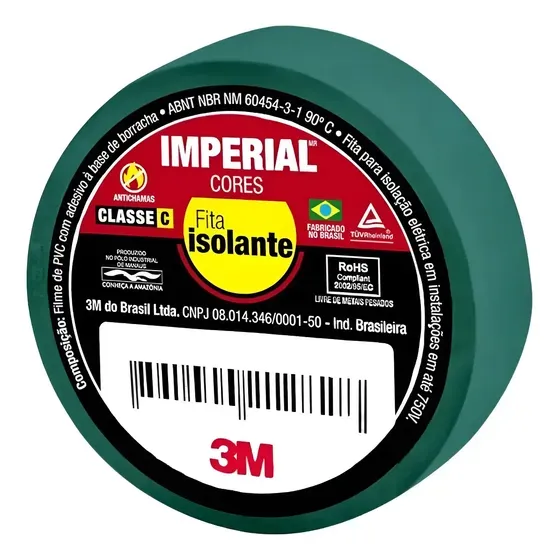

Se houver emendas de fio, isole bem com fita isolante antichama (a 3M Imperial é a referência — não use fita velha/ressecada). Em junções importantes, prefira conector apropriado e reforce com a fita. Dobre os fios com cuidado para dentro da caixa, parafuse a tomada na caixa 4x2, coloque o espelho.

Ver no Mercado Livre →

Passo 7 — Religue e teste

Religue o disjuntor e teste a tomada com a chave-teste ou plugando um aparelho simples (uma luminária). Confira se não esquenta nos primeiros minutos. Se houver qualquer faísca, cheiro de queimado ou aquecimento, desligue o disjuntor na hora e revise (ou chame um eletricista).

Erros comuns (e perigosos)

• Trabalhar com energia ligada. O erro fatal. Desligue o disjuntor e confirme com o detector. Sempre.
• Confiar só na cor do fio. Em instalação antiga a cor engana. Confirme a fase com o detector.
• Aperto frouxo nos bornes. Contato solto esquenta e pode incendiar. Aperte firme.
• Ignorar o fio terra. Tomada sem terra deixa você exposto a choque. Não ligue terra no neutro.
• 10A para aparelho de 20A. Ar-condicionado/micro-ondas em tomada de 10A superaquece. Use a amperagem certa.
• Decapar com estilete. Corta o cobre, enfraquece o fio e gera mau contato. Use o desencapador.

Conclusão

Trocar uma tomada com segurança se resume a uma sequência inegociável: desligar o disjuntor, confirmar a ausência de tensão com o detector, identificar fase/neutro/terra sem confiar só na cor, conectar firme numa tomada 2P+T e testar. Com as ferramentas certas — em especial o detector de tensão — e respeito às regras, é um serviço seguro. Mas mantenha o bom senso: diante de fiação antiga, falta de terra ou qualquer dúvida, chame um eletricista. Segurança vem antes de economia.
